Bluetooth කාර් එකක් හදමු (Part 1)

Posted on December 17, 2016 · 4 mins read · Sinhala

Cover Image

අපි දැන් මෝටර් ගැනයි, රෝද ගැනයි, මෝටර් ධාවක පරිපථය ගැනයි පහුගිය ලිපිවලින් කථා කරලා තියෙනවා. ඒ වගේම තියරි පැත්තට වැටෙන H Bridge ගැනයි, PWM ගැනයි කථා කරලා තියෙන්නේ. ඒ නිසා දැන් අපිට පුළුවන් අපේ පළවෙනි රොබෝව නිර්මාණය කරන්න. පළවෙනි රොබෝවරයා විදිහට 2 Wheel Bluetooth රොබෝ කෙනෙක් හදමු.

මේකට පාවිච්චි කරන්නේ කහපාට Smart Car Robot Wheel කියන මෝටර්. චැසියක් කඩෙන් ගන්න පුළුවන් වුණත් අපිම හදාගමු. ලේසියෙන්ම චැසියක් හදාගන්න විදිහ මම කියාදෙන්නම්.

Smart Car Robot Wheel

මෝටර් වලට අමතරව මේ ලැයිස්තුවේ තියෙන දේවල් ටිකත් ඕන වෙනවා.

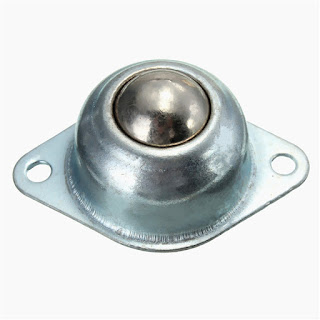

Ball Caster Wheel

Ball Caster Wheel

මේ රූපසටහනේ තියෙන විදිහේ එකක්ම හොයාගන්න පුළුවන් නම් හොදයි. වානේ හා ප්ලාස්ටික් විදිහට වර්ග දෙකකින් ගන්න පුළුවන්. වානේ එක ගන්න පුළුවන් නම් ගොඩක් ම හොදයි. Caster wheel එකට හරියන bolt ඇණ දෙකකුත් හොයාගන්න.

බැටරියක් (Battery)

බැටරියක් (Battery)

LiPo හෝ Li-ion බැටරියක් ගන්න බලන්න. Cell 2ක් (7.4v) හෝ cell 3 ක් (11.1 v) තියෙන බැටරියක් පාවිච්චි කරන්න පුළුවන්. ධාරිතාව 1200mAh වලින් එහා එකක් ගන්න පුළුවන් නම් ඉස්සරහටත් ගොඩක් ම ප්‍රයෝජනවත් වෙනවා.

මෝටර් ධාවක පරිපථය (Motor Drive)

මෝටර් ධාවක පරිපථය (Motor Drive)

මේකට අපි කලින් හදාගත්ත පරිපථය හෝ කඩෙන් ගත්ත module එකක් පාවිච්චි කරන්න පුළුවන්.

Breadboard Jumpers / Circuit Wire

Breadboard Jumpers

Breadboard Jumper වර්ග 3 ක් තියෙනවා. (Male to Male, Male to Female, Female to Female) වර්ග 3න් ම Jumper Cables ගන්න. ඉස්සරහට හදන රොබෝලාටත් ඕන වෙනවා.

Circuit wire ටිකකුත් ගන්න. වයර් පාස්සන්න ඕනෑවෙන Soldering Iron එකක් හා ඊයම් ටිකකුත් ගන්න බලන්න.

Arduino Board (Arduino UNO)

Arduino Board

ආර්ඩියුනෝ බෝඩ් එක විදිහට Uno බෝඩ් එකක් හරි Mega2560 බෝඩ් එකක් හරි පාවිච්චි කරන්න පුළුවන්. මේ project එකට නම් Uno එකක් ප්‍රමාණවත්.

නට්, බෝල්ට් ඇණ ( Nuts & Bolts )

Nuts & Bolts

රොබෝ නිර්මාණය කරගෙන යනකොට බෝල්ට් ඇණ ගොඩක් ම ප්‍රයෝජනවත් වෙනවා. ඒ අතරින් 3 mm bolt ඇණ තමයි ගොඩක් ම පාවිච්චි වෙන්නේ. ඒ නිසා ඇණ විකුණන Hardware එකකින් දිගවල් කීපයකම 3mm nut & bolts ටිකක් ගන්න.

(5mm, 12mm, 15mm, 20mm, 25mm, 30mm,… කියන ප්‍රමාණ වලින් ගන්න තියෙනවා.)

Bluetooth Module

Bluetooth Module

Bluetooth Module එක විදිහට HC-05 හෝ HC-06 මොඩියුලයක් භාවිතා කරන්න පුළුවන්. ම‍ේ දෙකෙන් HC-05 තමයි ගොඩක් හොද. (මේ මොඩියුල දෙකේ වෙනස ගැන ලිපියක් මෙතනින් කියවන්න)

එහෙනම් මේ ලැයිස්තුවේ තියෙන දේවල් ටික පුළුවන් විදිහට ලෑස්ති කරගන්න. ඊළග ලිපියේ ඉදලා රොබෝව හදන විදිහ කියාදෙන්නම්.
