CNC Technology 02 - How to CAM

Posted on May 26, 2017 · 3 mins read · Sinhala

Cover Image

CNC පාවිච්චි කරලා කරන්න පුළුවන් ගොඩක් දේවල් තියෙනවා. මම අද ලිපියෙන් කථා කරන්නේ CNC එකක් පාවිච්චි කරලා නිර්මාණයක් කරද්දී අවශ්‍ය වෙන දේවල් සහ අනුගමනය කරන්න ඕන පියවර මොනාද කියලයි.

CAM workflow

මුල්ම පියවර විදිහට අපේ නිර්මාණය පරිගණකයෙන් නිර්මාණය කරගන්න ඕන. මේ ක්‍රියාවලිය CAD (Computer Aided Drafting) කියලා තමයි හදුන්වන්නේ. Read More

සාමාන්‍යය 2D Drawing (Plot) එකක් නිර්මාණය කරගන්න නම් Inkscape Adobe Illustrator වගේ ග්‍රැෆික් ඩිසයිනින් මෘදුකාංගයක් පාවිච්චි කරන්න පුළුවන්.

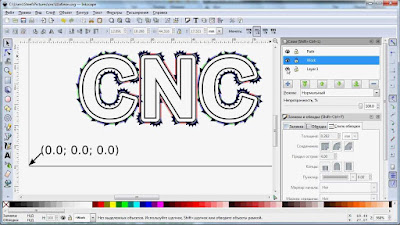

Inkscape

හැබැයි මීට වඩා සංකීර්ණ, ත්‍රිමාණ නිර්මාණ කරන්න නම් වෙනම මෘදුකාංග පාවිච්චි කරන්න සිදුවෙනවා.

AutoCAD, SolidWorks වගේ CAD මෘදුකාංග වලින් ඉතා පහසුවෙන්ම ත්‍රිමාණ වස්තු (3D Objects) නිර්මාණය කරගන්න පුළුවන්.

Advanced CAD model

මේ නිර්මාණය කරගත්තු Objects අපිට පෙනෙන්න තිබුණට ඒවා ගැන CNC machine එකට තේරෙන්නේ නෑ. ඒ නිසා අපි⁣ට සිද්ධවෙනවා මේ Objects, මැෂින් එකට තේරෙන භාෂාවකට පරිවර්තනය කරගන්න. CNC එකට තේරෙන භාෂාව Machine Code කියලයි හදුන්වන්නේ. NC code (Numerical Control) කියලත් කියනවා. හැබැයි මේ භාෂාව G-Code නමින් තමයි ගොඩක්ම ජනප්‍රිය වෙලා තියෙන්නේ. Read More

G-Code ගැන ඉදිරියේදී වෙනම ලිපියකින් කථා කරමු.

දැන් මේ හදාගත්තු Object එක G-Code වලට හරවන්න කලින් ත්‍රිමාණ වස්තුවක් විදිහට export කරගන්න ඕන.

ඊළග පියවරේදී මේ Export කරපු file එක CAM (Computer Aided Manufacturing) Software එකකින් Open කරගෙන Machine Code එකක් කරගන්න ඕන.

Autodesk Fusion 360, ArtCAM වගේ Software මේකට පාවිච්චි කරන්න පුළුවන්. මම පාවිච්චි කරන්නේ Fusion 360. මේක අවුරුදු 3 ක් යනකම් Student License එක යටතේ නොමිලේ පාවිච්චි කරන්න පුළුවන්.

Autodesk Fusion 360

මේ මෘදුකාංගය මගින් අපි පාවිච්චි කරන්න බලාපොරොත්තු වෙන Cutting tool එකට ගැලපෙන Tool path එකක් හදන්න ඕන. ඒ ගැන වැඩි විස්තර ඕනෙ නම් මේ YouTube Playlist එක බලන්න.

අපි හදාගත්තු G-Code file එක CNC machine එකට යවන්න වෙනම මෘදුකාංගයක් ඕන වෙනවා. මේ තියෙන්නේ ඒ සදහා පාවිච්චි කරන්න පුළුවන් Software කිහිපයක් :

මේ Software පාවිච්චි කරන විදිහ ගැන ඊළග ලිපියෙන් කථා කරමු.
